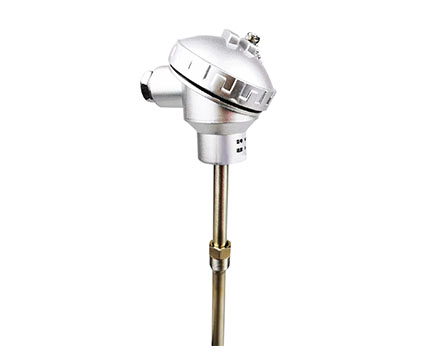

熱電偶是一種用于溫度測量的元件，在工業、實驗室和日常生活中有大量使用。它是一種無源傳感器，無需外部電源即可工作，所以使用起來就方便了很多，它不僅能夠測量溫度，還可以將溫度信號進行轉換，變成熱電勢信號，再經過二次儀表的換算得出介質的溫度，它結構簡單，性價比高，測量準確，常被用來測量管道和物體的表面溫度。 熱電偶是一種能夠?qū)囟茸兓D(zhuǎn)換為電信號的溫度傳感器。其工作原理是熱電效應，即當兩種不同金屬連接在一起時，如果兩端溫度不同，就會在連接處產生電動勢。具體來說，熱電偶由兩種不同金屬(通常是銅和鐵、銅和康銅等)通過焊接或者釬焊而形成的熱電偶電極。當一端接觸到溫度源時，就會在該端產生一定的溫度差，進而形成一個電勢差。根據熱電偶電勢差原理，電勢差與溫度差成正比，因此通過測量電勢差來確定溫度變化。
確定好安裝點位，確保測量管內沒有雜物，如有需要清除干凈。 根據具體情況選擇合適的熱電偶類型，并按照說明書中的要求進行安裝。 在安裝熱電偶時，需要注意安裝方式、避免進氣口、安裝在防潮位置、注意安裝距離以及注意保護桿的插入深度等五個方面。 熱電偶的安裝需要根據被測介質的溫度和壓力來確定，一般有垂直安裝、水平安裝、傾斜安裝等方式。 當熱電偶安裝在管道中時，需要將熱電偶安裝在管道的彎曲處或死角處，以避免介質流速過大對測量造成影響。 在安裝熱電偶時，需要確保熱電偶的測量端在待測介質中浸泡足夠的時間，以獲得穩定的測量結果。 安裝完畢后，需要進行調試和校準?？梢允褂么判孕Ｕ鱽?lái)校準熱電偶的零點和量程，以確保測量的準確性。 熱電勢的溫度范圍非常廣，可以適用從低溫到高溫的各種不同的溫度范圍。 響應速度快，可以在幾秒鐘內檢測到溫度變化。 準度高，可以準確地測量溫度。 穩定性好，可以不受濕氣、灰塵和污染的影響，可以在惡劣環境下使用。 可以制成各種長度和直徑，以適應不同的測量需求。 熱電偶的價格相對較低，是一種經濟實用的溫度傳感器。 測量范圍 確定所需的測量范圍，通常以攝氏度或開爾文為單位。熱電偶的測量范圍取決于其材料類型和直徑。 熱電偶類型 根據所需測量的溫度范圍和測量要求，選擇適合的熱電偶類型。常見的熱電偶類型包括鎳鉻-鎳硅、鎳鉻-銅鎳、鉑-鉑銠、銅-銅鎳等。 熱電偶材料 選擇熱電偶材料需要考慮其熱電性質和機械性能。常用的熱電偶材料包括鎳鉻-鎳硅、鎳鉻-銅鎳、鉑-鉑銠等。 熱電偶直徑 根據測量需要，選擇適當?shù)臒犭娕贾睆?。通常，熱電偶直徑越大，測量準度越高，但安裝和維護也更為困難。 熱電偶長度 選擇熱電偶長度需要考慮測量需要和安裝條件。通常，熱電偶長度越長，測量準度越高，但安裝和維護也更為困難。 熱電偶穩定性 選擇熱電偶時需要考慮其穩定性，尤其是在長時間使用后可能會出現磨損或損壞。 溯源校準：將測量?jī)x器送往校準中心進行校準，并與國家認可的標準儀器進行比較，計算出校準系數來靈活調整測量?jī)x器原本的讀數，以求得最終的精度。 現場回授校準：當測量?jī)x器在某一特定的溫度點顯示的溫度讀數吻合要求時，通過調整熱電偶的回授電阻，得到最終測量?jī)x器的成正比校準系數。 |
