測量介質的物理化學屬性（如腐蝕性）等對磁翻板液位計具有較大影響，不同的介質屬性直接決定了選擇何種類型的磁翻板液位計。所以不了解所測介質屬性就隨意選用磁翻板液位計，不僅會影響磁翻板液位計的穩定測量，也會直接影響磁翻板液位計的使用周期，甚至出現磁翻板液位計根本無法用于測量的情況。

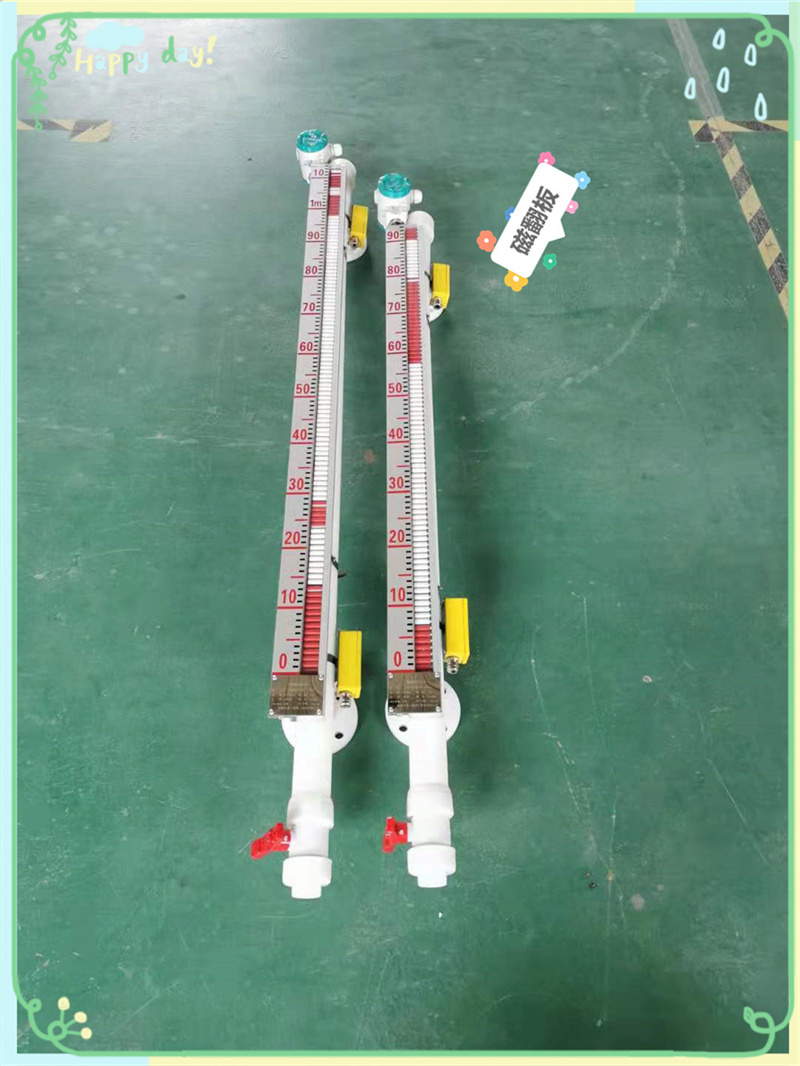

磁翻板液位計工作原理 磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，由此不難理解，指示器的紅白交界處就是容器內液位的實際高度。 磁翻板液位計的缺點 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。） 遠傳型磁翻板液位計原理 遠傳型磁翻板液位計工作的原理是利用磁耦合原理，通過液位的變動引起連通管內的磁性浮子產生高度的變化，進而驅動液位計的面板上的紅白顏色的翻板作相應的翻轉，以此來顯示所測容器的液位。 經濟型磁翻板液位計 經濟型磁翻板液位計采用304不銹鋼材質，能夠適用于大部分普通工況與輕微腐蝕性液體的液位測量，經濟實用是其突出特點是。常用于雙氧水裝置的氫化尾氣凝液接受罐、堿蒸發器、以及電解車間水位槽罐等工業裝置中的液位測量。 側安裝磁翻板液位計 側安裝是常見的一種安裝方式，適合容器外側上下端各開有一個接口的容器的安裝。這種安裝方式一般在磁翻板液位計連接管上焊接一對連接法蘭，法蘭需要與容器上的法蘭相匹配；磁翻板液位計在安裝時必須保持垂直；在磁翻板液位計和容器連接法蘭之間通常需要增加一只閥門，以供儀表出現故障維修或定期清洗時切斷介質通道用；在調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主測量管內，避免浮子受到介質急速沖擊，引起測量波動。 環氧氯丙烷項目中磁翻板液位計出現的故障 津制儀表小編為大家總結了環氧氯丙烷項目中磁翻板液位計相關的故障發現的原因，提出了相關的解決方法，希望可以幫助大家在遇到類似問題能盡快解決，恢復生產。故障現象有：1，磁翻板液位計刻度為零，無變化：檢查丙烯輸送泵（流量: 10 m3/h，揚程: 200 m)及管線閥門開啟狀況，泵的出口壓力及電機電流均處于正常輸送狀態，又對輸送管道及丙烯受槽進出口閥門進行檢查，閥門開關狀態正確無誤，罐體側面出口閥門有結霜現象，丙烯受槽壓力表顯0.42 MPa，溫度約為5 C，上述現象充分說明受槽內已有丙烯進入。經分析是液位計失靈，立即停止輸送丙烯，關閉受槽所有進出口閥門，處理液位計。將磁翻板液位計測量管底閥門打開后，有少量丙烯流出并冒出白霧。拆下盲板，發現浮子被卡在測量管內，把整個液位計拆下，將兩頭盲板全打開，用無縫鋼管從上端將浮子用大錘沖出，發現浮子已發生形變成麻花狀，不能上下浮而造成了磁翻板液位計失靈。丙烯在進入受槽后，受槽內部瞬間發生了溫度變化，導致磁翻板液位計浮子內的壓強迅速降低，形成負壓狀態，在外壓強力的作用下發生了形變，卡在測量管內，不能上下浮動，導致失靈。解決方法就是采用加壓受料的方式，可避免類似事件發生。 防爆型磁翻板液位計 防爆型磁翻板液位計則適用于易燃易爆的危險環境中，若需要電信號進行遠程傳輸，則可以與磁開關或遠傳變送器相配合使用，可以實現高低液位的報警動作和對液位遠程實時控制。磁翻板液位計的防爆等級標準，其中隔爆型磁翻板液位計高達ExdIICT6（磁開關/干簧管遠傳變送器），本安型磁翻板液位計高達ExiaIICT6（磁開關/干簧管遠傳變送器）。除此之外，磁翻板液位計的防護等級均有IP65、IP66/IP67可選，遠超IP54的要求，這些都為安全生產帶來了大的保障，使磁翻板液位計更為穩定。 磁翻板液位計在強腐蝕性液體中如何選擇材質？ 面對各種強腐蝕性液體，亞克力和PTFE的耐腐蝕性整體表現較好，是用于強腐蝕性液體測量的理想材質。 氫氟酸是氟化氫氣體的水溶液，清澈、無色、發煙、易揮發，有劇烈刺激性氣味，氫氟酸在濃度5mol/L以上會發生自偶電離，腐蝕性較強。根據氫氟酸的特性，在測量氫氟酸時，主體材質一般選擇塑料型PP材質即可，而對于通風條件好，儲罐又有一定壓力時可以選擇316L襯氟。
|
