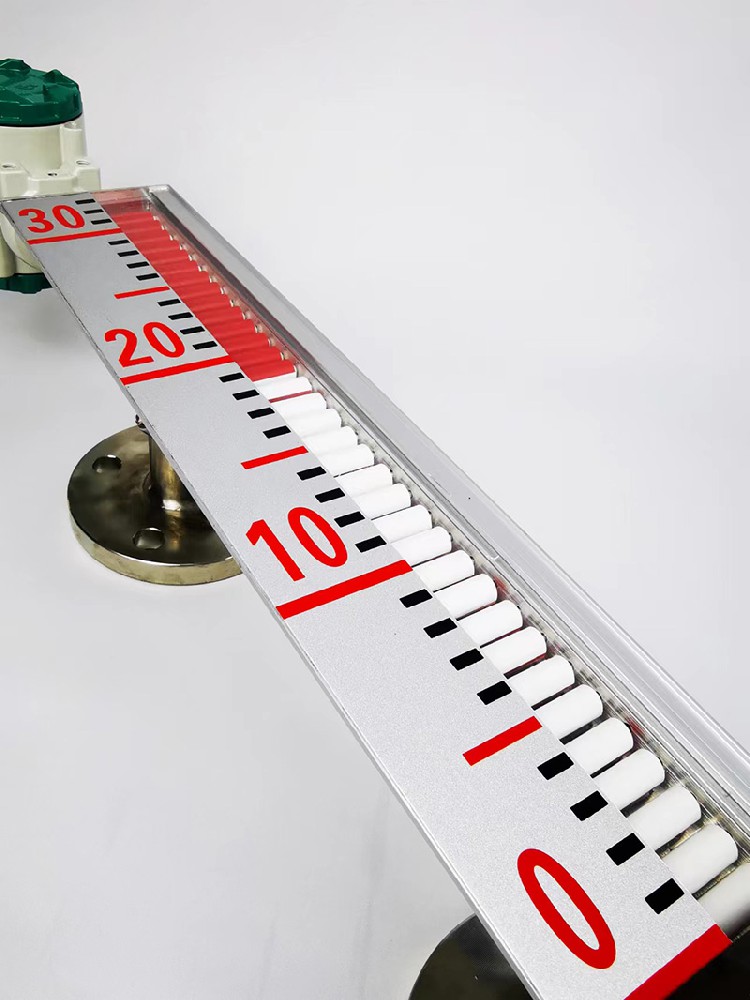

津制儀表的用戶在濃鹽水、蒸餾水和冷凝水的液位測量中使用遠傳型磁翻板液位計。但由于負壓狀態涉及各種綜合因素復雜，不注意會影響正常測量，今天小編補分享一些典型的負壓環境磁翻板液位計故故障，原因分析，以及提出相應的解決方案，指導用戶提高故障分析和解決能力。 磁翻板液位計故障現象說明： 海淡水化裝置主體U3濃鹽水液位計開始波動30%~70%。檢查液位計本體無異常。液位計上下閥關閉后，液位測量波動減小，但故障現象未消失。利用高爐休風機降低海水，淡化U3主體負荷，找出故障原因。關閉液位計，關閉下閥，拆下下線堵塞，打開污水排放閥，徹底進行排氣污水處理，檢測磁性浮子，未發現異常。運行后出現波動現象。更換濃鹽水液位計后，再次試運行，發現液位計液位顯示波動更大、更頻繁。經調查，發現與液位測量容器連接的管道焊接處有漏點。堵塞漏點后，液位測量顯示恢復穩定，負荷生產恢復正常。 磁翻板液位計故障原因分析： 從實際情況來看，當故障發生時，濃鹽水的實際液位沒有波動，但磁性翻轉板液位計內部的浮球確實上下波動，呈現出液位波動的錯覺。關閉磁性翻轉板液位計上閥后，波動停止。可以判斷，浮球的上下浮動是由氣水混合物和負壓環境的相互作用引起的。即氣體從磁性翻轉板液位計底部進入，推動浮球上升。磁性翻轉板液位計的上部與負壓環境相連。當液位計內部氣體通過水面被負壓環境吸入時，浮球會因體積變小而下降，導致液位波動的錯覺。
拓展閱讀<< 磁翻板液位計報警 磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻板翻轉180度，當液位上升時，翻板由白色轉為紅色，當液位下降時，翻板由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。 磁翻板液位計如何實現化工密封儲罐液位測量及報警 近期，津制儀表陸續接到不少關于化工儲罐液位計選擇的咨詢，詢問較多的問題是磁翻板液位計到底如何實現化工密封儲罐液位測量及報警呢?首先我們先來了解磁翻板液位計原理，它是根據浮力原理制作，磁翻板內浮子在主體內（與容器相通)，隨著被測介質液位的升降而上下浮動，利用內浮子的磁性，液位變送器用戶:應上級要求須在危險化學品儲槽(屬密閉儲槽/罐)上加裝高位報警裝置，以往儲槽上都是使用的簡單的玻璃管液位計和磁翻板液位計，該如何加裝電子式的液位計，本考慮加裝投入式液位變送器外接二次儀表設定高位報警，但詢問廠家得知密閉帶壓儲槽/罐使用投入式探頭傳感器是不可行的，探頭本身工作是利用介質位置的壓力變化輸出的，如果槽罐內本身帶壓，選擇使用就不可行了。該如何解決好呢?(同時考慮防爆，防腐)測量介質包括乙醇，甲苯，環氧丙烷，氯甲烷。玻璃管液位計詳細改造可以在玻璃管液位計上加裝電容式傳感器。如果液體非透明的，甚至加個光電傳感器都可以。不能內置，就考慮在原有基礎上改造，玻璃管液位計可以準確的將密閉管內的液位顯示出來，只要考慮可以檢測到玻璃管上的位置就可以了。 遠傳磁翻板液位計接線注意事項 遠傳磁翻板液位計接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對磁翻板液位計進行接線操作時，一定要注意以下幾點：1、在配線時應避開大容量的變壓器、電動機或干擾源 ，2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩；3、根據需要連接接地端子；4、擰緊接線盒的接線端蓋；5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線 磁性浮子液位計如何查看液位？ 對于新用戶，可能對磁性浮子液位計還是不大了解，今天小編來講一講磁性浮子液位計如何查看液位？首先來了解它的原理，磁性浮子液位計(也可稱為磁翻板液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。那么磁性浮子液位計究竟如何查看液位？其實很簡單，只要磁性浮子液位計是正常的工作，我們直接看就好，因?yàn)閷?dǎo)管內的測量桿上端印有刻度尺,桿的下端徑上固連有磁鐵。磁環與磁鐵是一對耦合件,罐內介質升降時浮球隨之升降,浮球帶動磁環升降,在吸力下使磁鐵和測量桿隨之升降,從桿的刻度上示出罐內介質的液位。關于“磁性浮子液位計如何查看液位”這一問題，如果您還有其它疑問，歡迎隨時咨詢津制儀表。 磁翻板液位計顯示面板材質 根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質，面板視窗透明板材質。磁翻板液位計顯示面板一般采用鋁合金或塑料面板，塑料面板一般在現場工況環境會造成鋁合金腐蝕時采用。 國產磁翻板液位計和進口磁翻板液位計如何選擇 國產磁翻板液位計和進口磁翻板液位計如何選擇？選擇磁翻板液位計時，不單單是看品牌，還需要看后續的技術支持，如果選用的產品沒有良好的服務，后續售后服務也是個問題，了解選型，看一下現場的工況，需要使用什么樣的配置，在確定好配置后，在進行品牌及廠家的資料核實，以方便后期的選型。 磁翻板液位計安裝注意事項 運輸過程中為避免浮子損壞將其從本體中拆出，安裝時，先將磁翻板液位計安裝好，再通過底部法蘭處將其放入(注意浮子重頭應朝上)。使用磁翻板液位計進行液體位置檢測時通常采用頂裝或者旁通管側裝的方式。將本體外裝磁翻柱指示器、液位開關和液位變送器，當液面位置發生變化時，磁翻柱指示器顏色發生翻轉，液位開關致使相應液位點發生動作，液位傳感器感應并輸出變化的電阻，經變送器轉換為電流信號進行輸出。
|
