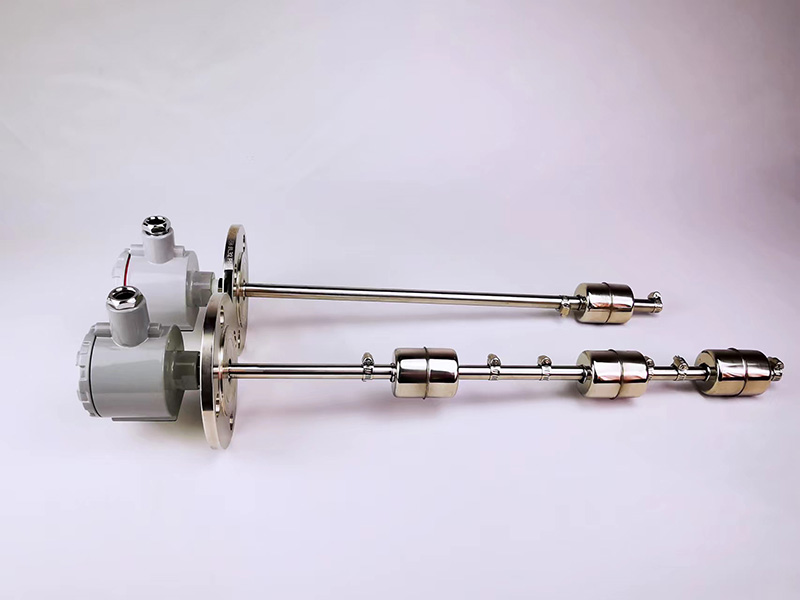

干簧管式浮球液位計工作原理:干簧管式浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。浮球變送器上的浮球隨液位上下浮動，使傳感器得到正比于液位的電阻信號，經轉換放大變送輸出DC4 -20mA的標準信號?？膳c多種二次儀表或計算機構成對液位進行遠距離調節的測量，顯示和控制系統。
擴展閱讀<< 津制儀表浮球液位計產品參數 浮球液位計采購人員在采購時，應與津制儀表充分溝通其應用條件，以確認所需儀器的參數是否與條件相匹配，以免影響以后的安全和使用。安裝前，儀器操作人員必須再次檢查所購買的浮球液位計是否符合設計要求。一般來說，主要驗證項目包括：測量介質、測量范圍、介質密度、工藝連接、精度、保護等級、防爆等級等。雖然這個過程看起來很簡單，但它非常關鍵，而且經常被忽視。津制儀表浮球液位計產品參數：1、傳感器形式:電纜型、連桿型、側裝型、防爆型：2、測點數量:單點;多點：3、量程: 0-30m：4、報警誤差:土5mm，5、工作壓力: -0.1-16MPa，6、介質溫度:≤80°C，7、接液材質: PVC/PP/PTFE/304/316L/其 他定制，8、輸出方式:開關量輸出(觸點容量: 220V/1A )，9、防爆等級: ExdIICT5; Exia ICT5 浮球液位計的用途 浮球液位計在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。 干簧管式浮球液位計耐溫嗎？ 干簧管式浮球液位計的溫度可以達到200度，這個還需要根據現場的介質來決定的，不是所有的高溫環境都可以使用浮球液位計來測量的，如果溫度過高，浮球會因內部氣體受熱膨脹而體積變大，測出來就不準了。嚴重的會發生浮球損壞。 如何減小浮球液位計的測量盲區 浮球液位計盲區的成因是因為浮球以及鎖緊環的高度導致了浮球液位計測量盲區的產生。所以，我們要想使得浮球液位計的測量盲區減小，就要想辦法使浮球以及鎖緊環的高度減小，使得在一定高度的容器內，浮球液位計能檢測更大范圍的液位高度變化，也就是說它能檢測的范圍更靠近容器底部以及容器頂部，從而使得測量范圍更大、更精確。但是無論怎么減小，浮球液位計的結構決定了其測量盲區不可能完全消除。 浮球液位計操作須知 浮球液位計雖然結構簡單，安裝方便，不過我們在操作時，還是要注意以下幾點，以免因為錯誤安裝導致故障：1、安裝位置應遠離液體入口，否則浮球會因入口液體注入容易波動而誤動；2、安裝時應保持垂直，以保證浮球能在主管內上下自由運動；3,量程超過3.5米以上的浮球液位計需要在導桿底部安裝支撐耳，以保持導桿穩定；4.浮球液位計量范圍的零點和滿程位置一般在出廠時根據用戶需要設置。使用時請不要隨意重新設置，以免檢測不準確；5.浮子液位計使用一段時間后，如果浮子難以浮起或移動不靈敏，主要是由于浮子磁性導致浮子導桿孔沾有鐵屑或其他污垢引起的。此時，先排空介質，再取出浮子，清除浮子上的鐵屑或其他污垢，然后重新安裝。 浮球液位計應用 浮球液位計是一種精密儀器。浮球液位計具有結構簡單，調試方便，可靠性好，精度高等特點。浮球液位計可廣泛適用于高溫、高壓、粘稠、臟污介質、瀝青、含臘等油品以及易燃、易爆、腐蝕性等介質的液位（界位）的連續測量。浮球液位計可用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制。浮球液位計也適用于大壩水位，水庫水位監測與污水處理等等。 浮球液位計工作原理 浮球和導桿是浮球液位計的兩大關鍵部件。浮球套在導桿上，導桿下端用鎖緊環鎖死，浮球在導桿上上下自由地活動。由于浮球內腔有強磁鐵，導桿管腔內有干簧管。在浮球隨液位上下運動時，浮球內腔的強磁鐵能控制離它最近的導桿內的干簧管動作，使得信號輸出，得出液位高度。
|
