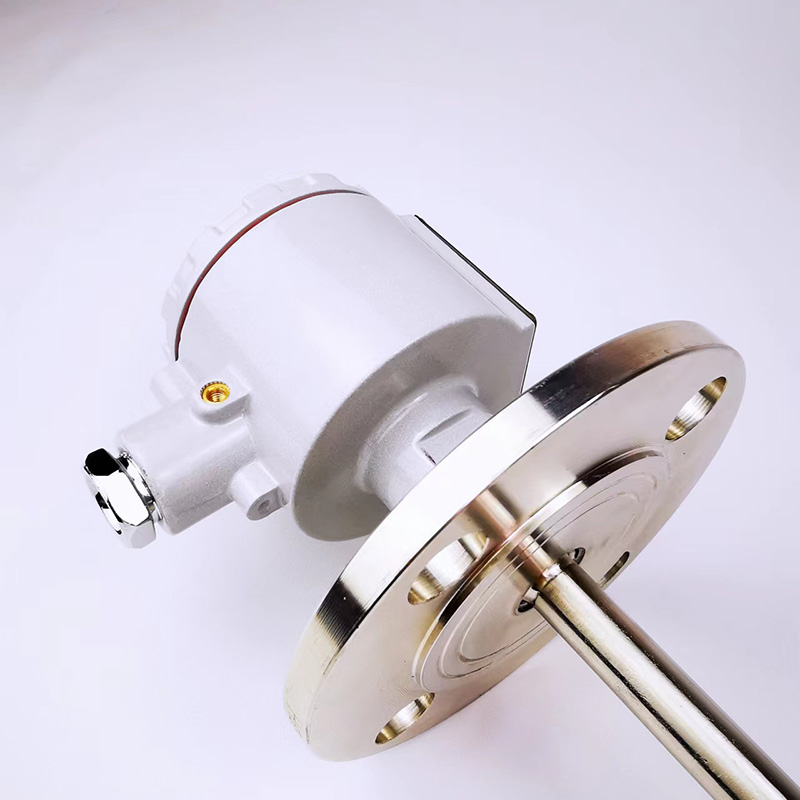

浮球液位計的結構是一種機械杠桿系統, 是采用恒浮力來測量液位的，所以平衡錘在中間時,實際液位在中間。將浮球的移動位移通過連桿機構轉換為軸的轉動，再通過轉換裝置把液位高度變?yōu)殡娦盘?，轉換裝置是個圓形滑線變阻器，浮球軸的角轉動引起滑線變阻器阻值變化，經過變送器處理輸出與液位對應的電流信號通過顯示儀表顯示液體的實際高度，以達到液位檢測和控制目的。浮球液位計根據測量范圍、浮球連桿長度可分為普通型和寬量程型。
擴展閱讀<< 船用液位計用哪種比較合適？ 船上的柴油需要液位計來測量，那么哪種液位計適合呢？首先，柴油是一種特殊的測量介質，屬于易燃易爆危險品。因此，在液位計的選擇上，必須選擇防爆液位計。此外，現場只有12VDC供電，液位計可以在低壓供電的情況下正常使用。從外部環境來看，海上空氣濕度高，含有鹽霧，具有一定的腐蝕性，因此對儀表的密封性和耐腐蝕性要求較高。船舶在行駛過程中顛簸嚴重，要求儀表電路穩定可靠。綜上所述，根據船用液位計的應用環境，我們需要選擇防爆、耐腐蝕、穩定的液位計。天津儀表的浮球液位計非常適合。它具有隔爆、本安認證和國內同類產品中最高的認證水平。防爆等級分別為ExdiICT6和ExiaiICT6。大多數電子元器件采用進口，電路設計巧妙，功耗低，精度高。接液部分采用不銹鋼316L材質，表面采用鋁合金噴漆，防腐性能更好。獨特的密封設計，整機保護等級達到IP67。電路采用獨特的灌膠工藝，使部件不會直接暴露在空氣中，使儀表工作更加穩定可靠，大大提高了儀表的使用壽命。 浮球液位計的種類 浮球液位計的種類也有很多，不同的工況選擇不同的浮球液位計，今天小編來給大家介紹一下浮球液位計有幾種?浮球液位計安裝結構分為連桿式浮球液位計，電纜浮球液位計。連桿浮球液位計是利用浮球內磁鐵隨液位變化，來改變連桿內的電阻與干簧管所組成的分壓電路，分壓信號可經過轉換器變成4-20mA或其它不同之標準信號。干簧管的間隙愈小，精度愈高?？膳浜掀渌伪磉h距離指示，是一種原理簡單，可靠性極佳的液位計。電纜浮球開關是一個能夠調節桶，槽或井中液位的開關。它可自動調節，易于操作，便于安裝，安全可靠，免于維修，環保，可以回路。它對污水有抵抗作用，廣泛應用于家庭，廠礦等的水池，油，酸和堿的池，桶罐等的容器中。 購買浮球液位計時需要遵循什么原則？ 購買浮球液位計的原則是什么？為了購買合適的浮球液位計，我們需要遵循以下原則：1。滿足工作條件的要求。例如，介質的性質。工作溫度。工作壓力。是封閉容器還是開放容器。2.滿足工作要求。如可靠性、測量精度、測量范圍等。3.成本效益高，滿足經濟要求。 選用浮球液位計的原則 選用浮球液位計的原則: 浮球液位計廣泛應用于石油加工、食品加工、化工、水處理、電力、造紙、冶金、船舶、鍋爐等工業自動化工藝的液位測量和控制。1.注意具體的工作條件要求。如介質的性質。工作溫度。工作壓力。是封閉容器還是開放容器。2.注意具體的應用需求。如可靠性、測量精度、測量范圍等。3.考慮性價比。一般來說，考慮到上述要求，可以選擇符合工況要求的浮球液位計。 頂裝式浮球液位計 浮球液位計是利用物體在液體中平衡原理制成的測量液體密度的儀器，浮球液位計由帶有磁性的浮球，空心插桿，接線盒，內部有若干電阻，干簧管等組成，是一種用來測量液位上下的一種液位測量儀表，頂裝式其實是安裝在某一個高度的位置，因此稱之為頂裝式浮球液位計。當液位到達最高液位時，浮球液位計也可以通過控制柜來控制液位的高度，也可以直接控制水箱，是一種結構簡單、安裝比較方便的液位測量儀表。例如：樓頂水箱的液位測量，水箱的高度為3米，當水位到達2.8米時設置自動停止上水，就可以通過浮球液位計來解決，把浮球液位計安裝在水塔2.8米處，當水位到達2.8米時，浮球液位計發生水位報警，就能控制停止水箱里的水位了。 干簧管式浮球液位計耐溫嗎？ 干簧管式浮球液位計的溫度可以達到200度，這個還需要根據現場的介質來決定的，不是所有的高溫環境都可以使用浮球液位計來測量的，如果溫度過高，浮球會因內部氣體受熱膨脹而體積變大，測出來就不準了。嚴重的會發生浮球損壞。 浮球液位計特點 浮球液位計適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受貯槽高度的限制。結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。位在下限時,浮球呈正置狀態浮在水面上,浮球內的。指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
|
